Driver DMX CV

Driver DMX CV pour LED sauna et hammam

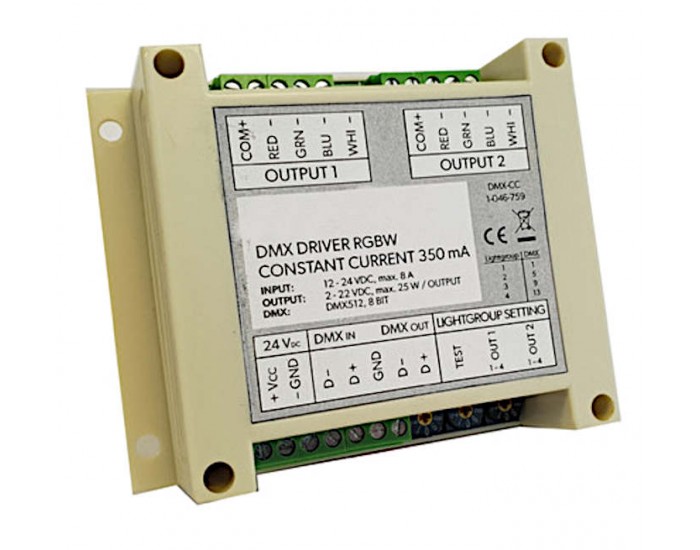

Ce driver DMX CV permet d'intégrer un éclairage LED RGBW à une installation pilotée par le protocole DMX512. Il constitue notamment la solution adaptée pour commander les tubes LED RGBW destinés à l'éclairage d'ambiance d'un hammam depuis un système de contrôle DMX.

Fonctionnant en tension constante, il accepte une alimentation de 12 à 24 V DC et dispose de deux sorties indépendantes. Chaque sortie comporte quatre canaux correspondant aux quatre composantes d'un éclairage RGBW : rouge, vert, bleu et blanc.

Deux groupes d'éclairage RGBW

Le driver permet de raccorder deux groupes d'éclairage, chacun disposant de quatre canaux RGBW. La puissance maximale admissible est de 75 W par sortie, soit jusqu'à 2 × 75 W. Le courant de sortie maximal total est de 8 A, réparti sur huit canaux de 1 A.

Cette configuration permet par exemple de raccorder deux ensembles de tubes LED RGBW et de les intégrer à une installation d'éclairage DMX.

Le driver possède une entrée et une sortie DMX, permettant son intégration dans une chaîne DMX comportant plusieurs équipements. Le protocole utilisé est DMX512, 8 bits.

Alimentation

Le driver nécessite une alimentation 12 à 24 V DC adaptée à la puissance totale des éclairages raccordés. L'alimentation n'est pas fournie avec le driver.

Pour les tubes LED RGBW 24 V destinés au hammam, une alimentation 24 V DC doit donc être utilisée.

Le driver est prévu pour une installation dans un environnement compris entre 0 et 40 °C, avec une humidité relative maximale de 80 %. Son indice de protection IP20 implique qu'il doit être installé dans un emplacement sec et protégé, et non directement à l'intérieur du hammam.

Caractéristiques techniques

• Type : driver DMX RGBW à tension constante
• Protocole : DMX512, 8 bits
• Nombre de sorties : 2
• Nombre de canaux par sortie : 4
• Canaux : rouge, vert, bleu, blanc
• Configuration : anode commune
• Tension d'entrée : 12 à 24 V DC
• Courant d'entrée maximal : 8 A
• Courant de sortie maximal : 8 A (8 × 1 A)
• Puissance maximale : 2 × 75 W
• Nombre de groupes d'éclairage sélectionnables : 4
• Adresses DMX de départ : 1, 5, 9 ou 13
• Entrée DMX : oui
• Sortie DMX : oui
• Fonction test : oui
• Température ambiante : 0 à 40 °C
• Humidité relative maximale : 80 %
• Indice de protection : IP20
• Dimensions : 115 × 93 × 41 mm

Sections de câbles recommandées

• DMX IN/OUT : minimum 3 × 0,2 mm²
• Alimentation 12/24 V DC : minimum 2 × 0,75 mm²
• Sortie LED : minimum 5 × 0,5 mm²
